苏州六阳光电科技有限公司 --镀膜业务

发布时间: 2017年08月10日

1064nm56°偏振分光镜的研制


1064nm56度偏振分光镜研制情况如下:

l  典型技术指标:

l  样片典型尺寸:27*13*3

l  波长:1064nm

l  入射角:56度(公差);

l  消光比:大于50050层对应200消光比

l  损伤阈值:大于500MW/cm2

1.设计膜系:

膜系采用了交替生长的50层膜系。

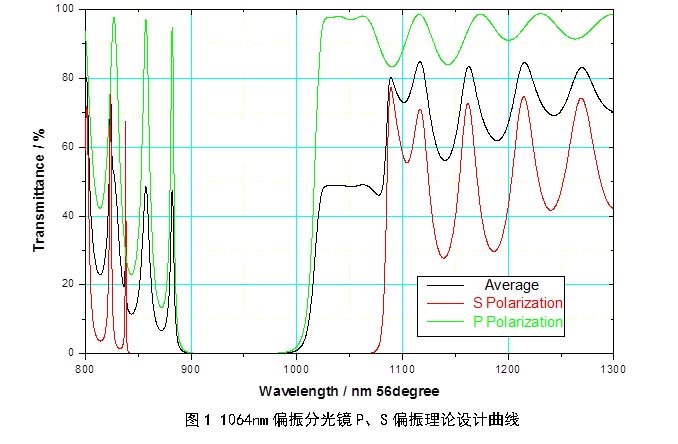

56°设计曲线如下:相关消光比的情况如下:直接从设计曲线值产生。

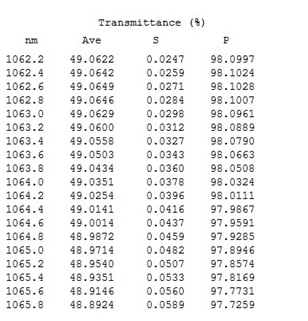

图2  1064nm偏振分光镜在1064nm附近的平均、P偏振、S偏振设计值


从设计数据得出消光比设计值:

98.0324/0.0378=2592


2.测试曲线

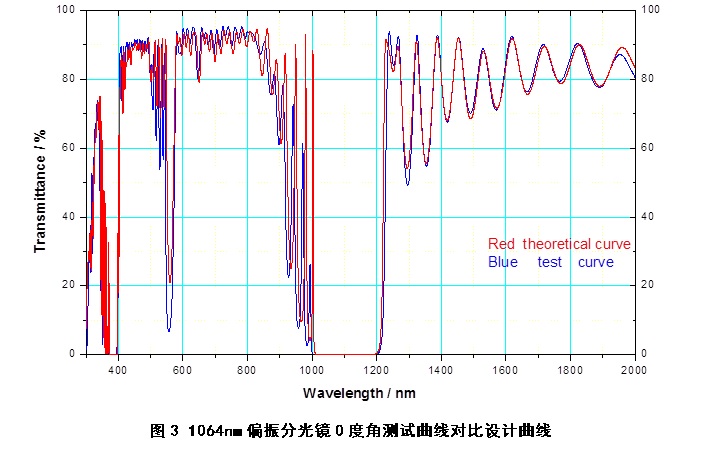

该膜系在0度角度时候的透过率曲线的设计值和测试值对比

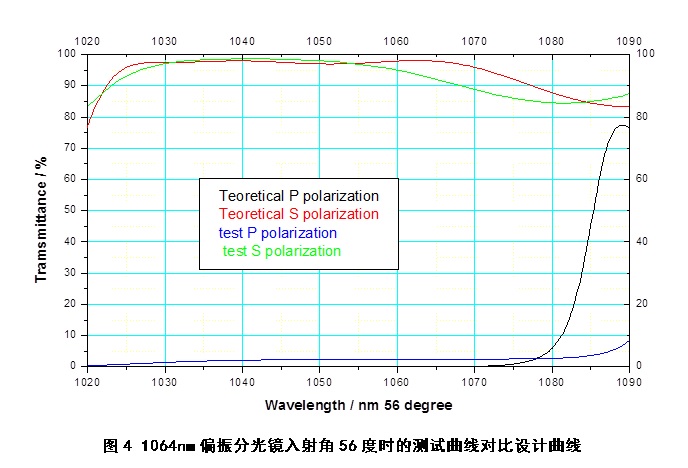

 膜系在56°角测试情况:



3. 技术参数说明:

l  4S偏振光的透过没达到设计值是因为测试误差导致。测试中采用的偏振片无法把S偏振光分离的充分彻底。从测试的总体来看达到设计值是比较容易的。

l  同样P偏振光也会引入一些S偏振光,但是测试片抑制的比较好,因此对测试结果的影响可以忽略不计。

4. 相关能力介绍

l  该膜系材料均为氧化物,设计总厚度超过8微米;我们制作能力达到8微米量级的精确控制,膜层控制精度达到1%;包含长波通、短波通、偏振分光镜、全介质中性分光镜、全介质宽带高反射膜

l  1064nmPS偏振分光镜P偏振光的透过率能够达到95%以上,也可达到97%以上,但投入成本和价格会高。

l  1064nmPS偏振分光镜56度消光比能够保证2000以上,如要求达到3000或者4000以上同样成本和价格会高些。
